XY LANH ACP B16-5 – XY LANH KHÍ NÉN Ø16, HÀNH TRÌNH 5MM CHO CƠ CẤU TỰ ĐỘNG HÓA

XY LANH ACPB16-5 là dòng xy lanh khí nén kích thước nhỏ, được sử dụng để tạo chuyển động tịnh tiến trong các cơ cấu máy tự động. Với đường kính piston Ø16 mm và hành trình 5 mm, sản phẩm phù hợp với những cơ cấu cần chuyển động ngắn, nhanh, kích thước lắp đặt gọn và yêu cầu khả năng vận hành ổn định.

Trong các hệ thống máy may công nghiệp, thiết bị phụ trợ ngành may và máy tự động hóa, xy lanh khí nén thường đảm nhiệm những thao tác như đẩy, ép, chặn, kẹp, định vị hoặc điều khiển một chi tiết cơ khí. Vì vậy, việc lựa chọn đúng đường kính và hành trình xy lanh có ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn bộ cơ cấu.

ACPB16-5 nổi bật ở cấu hình Ø16 × 5 mm, hướng đến nhóm ứng dụng cần một khoảng chuyển động tương đối ngắn nhưng vẫn yêu cầu cơ cấu chấp hành gọn và dễ tích hợp vào thiết bị.

1. Thông tin nhanh về XY LANH ACP B16-5

Thông tin	Chi tiết
Tên sản phẩm	XY LANH ACP B16-5
Mã sản phẩm	ACPB16-5
Dòng	ACP
Đường kính piston	Ø16 mm
Hành trình	5 mm
Loại sản phẩm	Xy lanh khí nén
Ty piston	Ty ren ngoài
Môi chất sử dụng	Khí nén
Ứng dụng chính	Đẩy, ép, chặn, kẹp, định vị
Lĩnh vực	Máy may công nghiệp, tự động hóa, máy chuyên dụng

Hiểu đơn giản về mã ACP B16-5

Nếu nhìn vào tên sản phẩm, khách hàng có thể nhanh chóng nhận biết hai thông số quan trọng nhất:

ACP B16-5 = Ø16 mm + hành trình 5 mm

Trong đó:

ACP B: mã thuộc dòng sản phẩm ACP.
16: đường kính piston Ø16 mm.
5: hành trình piston 5 mm.

Đây chính là hai thông số cần đặc biệt quan tâm khi xác định xy lanh có phù hợp với cơ cấu máy hay không.

2. ACP B16-5 được sử dụng để làm gì?

Đây là câu hỏi mà khách hàng thường quan tâm trước khi xem các thông số kỹ thuật.

Về bản chất, ACPB16-5 là một cơ cấu chấp hành khí nén. Khi khí nén được đưa vào xy lanh, áp suất khí tác động lên piston và làm piston chuyển động. Chuyển động này được truyền qua ty piston ra bên ngoài để thực hiện một thao tác cơ khí.

Ví dụ, trong một cơ cấu máy:

Van khí nén → cấp khí → piston chuyển động → ty piston đẩy chi tiết → hoàn thành thao tác.

Do hành trình chỉ 5 mm, ACP B16-5 đặc biệt phù hợp với những thao tác không cần ty piston di chuyển quá xa.

Có thể hình dung đơn giản:

ACPB16-5 không phải là loại xy lanh dành cho chuyển động dài; sản phẩm phù hợp hơn với các thao tác ngắn, chính xác theo hành trình thiết kế và cần tiết kiệm không gian.

3. Điểm đáng chú ý nhất: Ø16 mm và hành trình 5 mm

Hai thông số Ø16 mm và 5 mm là yếu tố quan trọng nhất để khách hàng đánh giá nhanh sản phẩm.

Ø16 mm – đường kính piston

Đường kính piston ảnh hưởng đến khả năng tạo lực của xy lanh.

Với cùng điều kiện áp suất, đường kính piston càng lớn thì diện tích tác động của khí nén càng lớn, từ đó khả năng tạo lực cũng thay đổi theo.

Vì vậy, Ø16 mm là một kích thước phù hợp để xây dựng các cơ cấu khí nén nhỏ gọn, trong đó không gian lắp đặt và lực tác động đều cần được cân đối.

Hành trình 5 mm

Hành trình 5 mm có nghĩa là khoảng dịch chuyển danh nghĩa của ty piston được thiết kế ở mức 5 mm.

Điều này đặc biệt phù hợp với các cơ cấu như:

Đẩy một chi tiết trong khoảng ngắn.
Ép một bộ phận.
Chặn sản phẩm.
Định vị.
Kẹp hoặc nhả chi tiết.
Điều khiển một cơ cấu nhỏ.
Thực hiện thao tác đóng/mở có hành trình ngắn.

Nếu máy của bạn chỉ cần khoảng dịch chuyển vài milimet, lựa chọn xy lanh hành trình ngắn sẽ giúp cơ cấu gọn hơn thay vì sử dụng một xy lanh có hành trình quá dài.

4. Thiết kế của XY LANH ACP B16-5

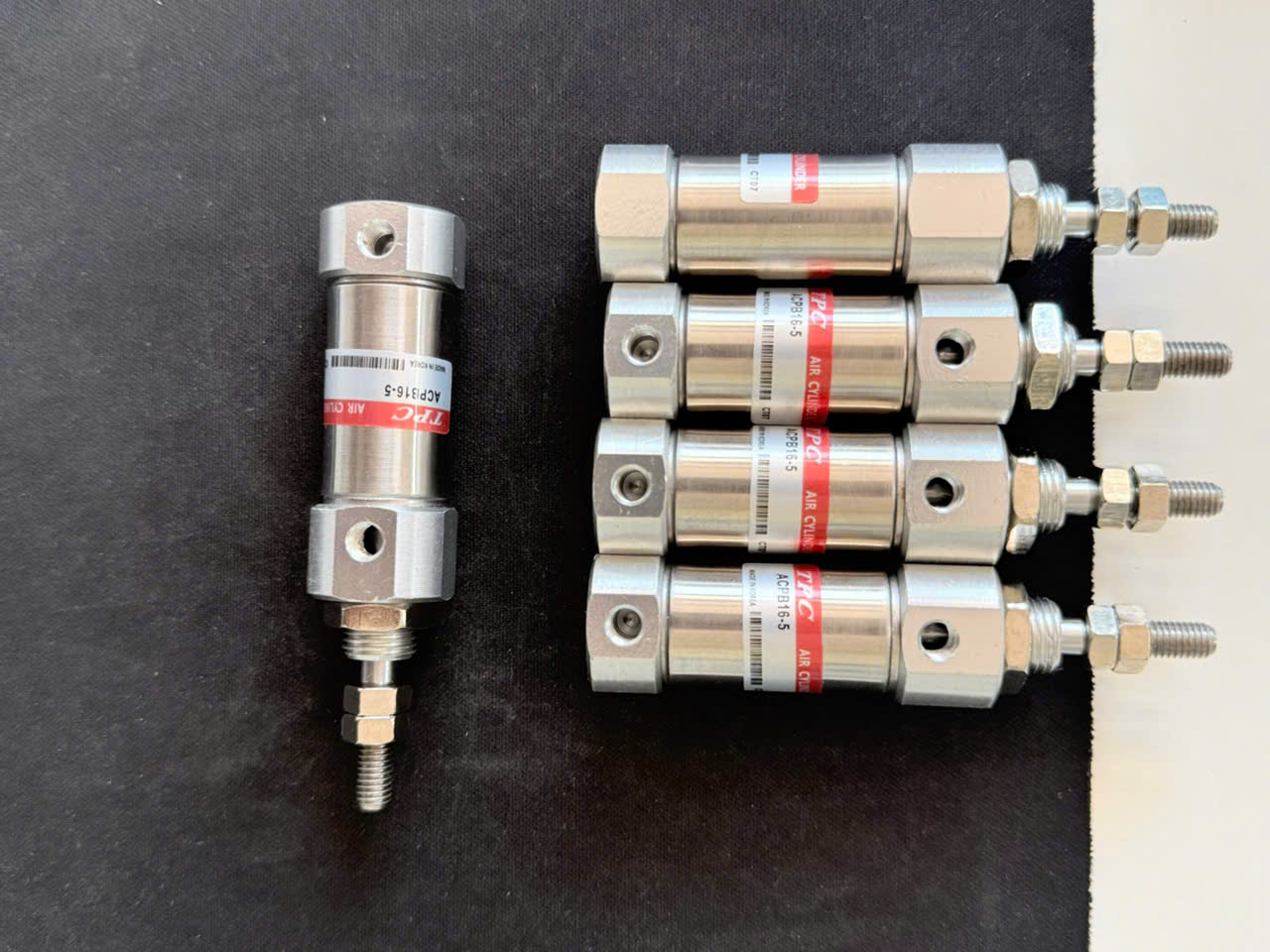

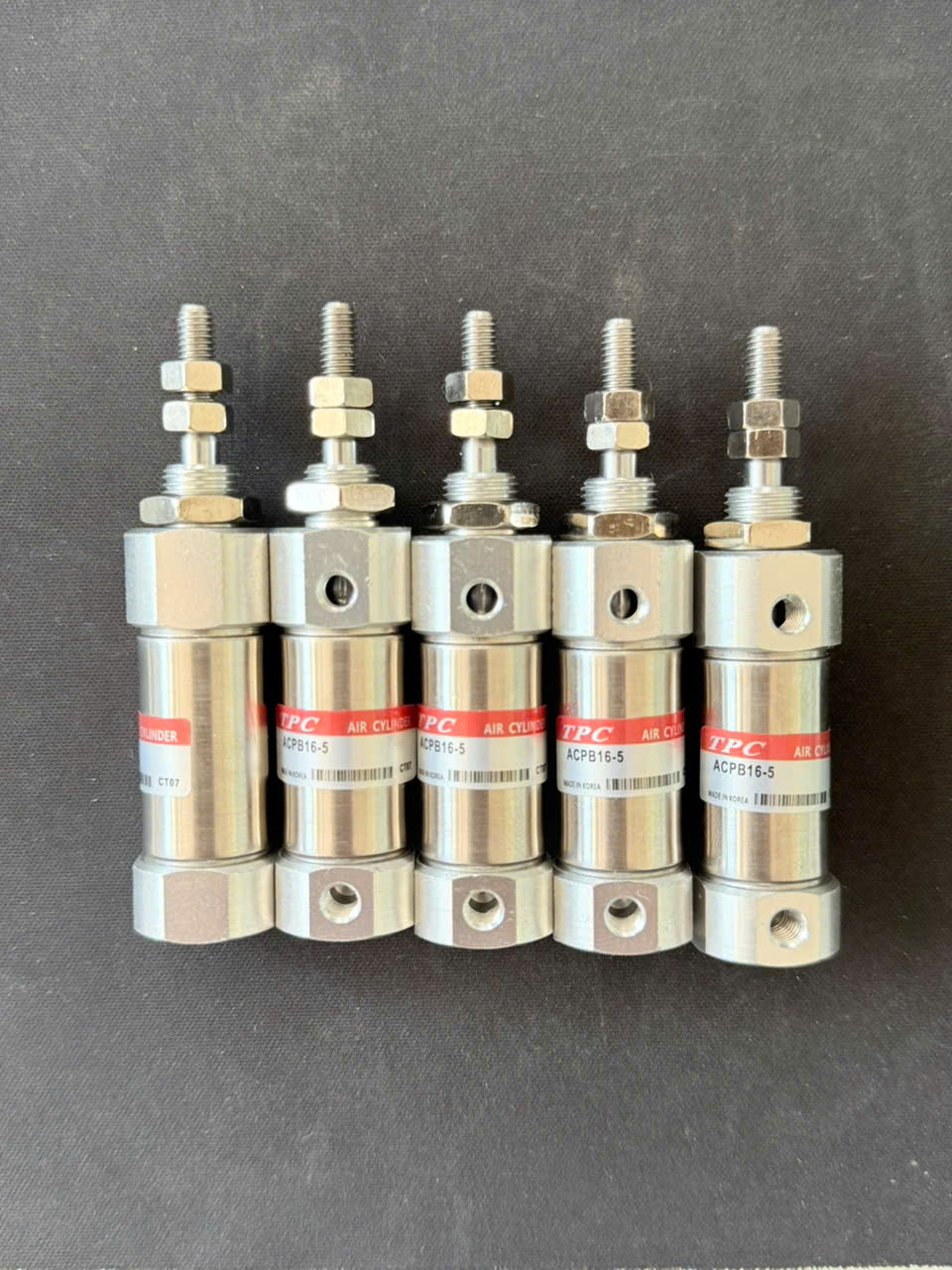

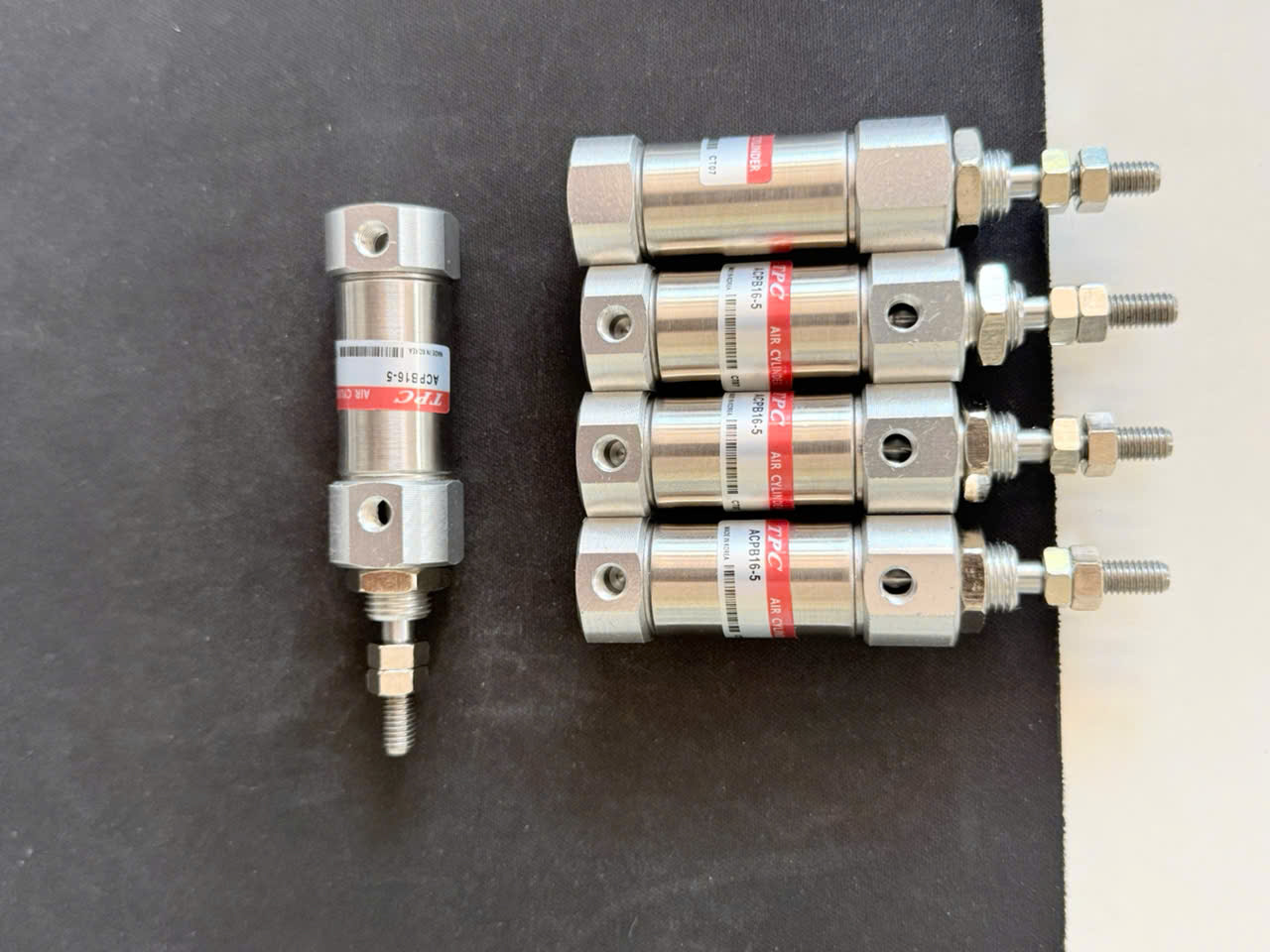

Quan sát sản phẩm thực tế, ACP B16-5 có thiết kế dạng trụ với thân kim loại chắc chắn, hai đầu được gia công để phục vụ việc cố định và kết nối với cơ cấu máy.

Phần ty piston được thiết kế dạng ren, cho phép kết nối với các chi tiết cơ khí bên ngoài tùy theo thiết kế của thiết bị.

Các vị trí lỗ trên phần đầu xy lanh có thể được sử dụng cho mục đích cố định hoặc lắp đặt theo cấu hình của sản phẩm.

Thiết kế dạng trụ giúp sản phẩm có thể được bố trí tương đối linh hoạt trong các cụm máy có không gian hạn chế.

Đặc biệt, với những thiết bị mà các bộ phận được bố trí gần nhau, việc sử dụng một xy lanh có kích thước phù hợp sẽ giúp kỹ thuật viên dễ dàng tối ưu không gian bên trong máy.

5. Nguyên lý hoạt động của ACPB16-5

Nguyên lý hoạt động của xy lanh khí nén tương đối đơn giản nhưng đóng vai trò quan trọng trong hệ thống tự động hóa.

Bước 1: Cấp khí

Khí nén từ hệ thống máy nén khí được đưa qua các bộ phận xử lý khí và van điều khiển.

Bước 2: Điều khiển hướng khí

Van khí nén điều khiển việc đưa khí vào khoang thích hợp của xy lanh.

Bước 3: Piston tạo chuyển động

Áp suất khí tác động lên piston, tạo ra lực làm piston di chuyển.

Bước 4: Ty piston truyền lực

Ty piston chuyển động theo piston và tác động trực tiếp lên cơ cấu máy.

Bước 5: Hoàn thành thao tác

Sau khi hoàn thành chu trình, xy lanh trở về trạng thái ban đầu theo cấu hình hoạt động của hệ thống.

Có thể mô tả ngắn gọn:

Khí nén → áp suất → piston → ty piston → chuyển động cơ khí.

Đây chính là lý do xy lanh khí nén được sử dụng rộng rãi trong các hệ thống tự động hóa.

6. ACP B16-5 có thể ứng dụng ở đâu?

Với cấu hình Ø16 × 5 mm, sản phẩm có thể được sử dụng trong nhiều cơ cấu cần chuyển động ngắn.

Trong máy may công nghiệp

ACP B16-5 có thể được ứng dụng trong các cơ cấu phụ trợ cần chuyển động tuyến tính ngắn, chẳng hạn:

Cơ cấu chặn.
Cơ cấu ép.
Cơ cấu đẩy.
Cơ cấu định vị.
Cơ cấu kẹp.
Cơ cấu hỗ trợ tự động hóa.

Việc sử dụng thực tế cần căn cứ vào thiết kế từng loại máy.

Trong máy tự động hóa

Sản phẩm có thể được tích hợp vào:

Máy lắp ráp.
Máy đóng gói.
Máy kiểm tra.
Máy cấp phôi.
Cơ cấu phân loại.
Thiết bị tự động chuyên dụng.

Trong cơ cấu máy nhỏ

Đây là nhóm ứng dụng mà ACPB16-5 phát huy ưu điểm về hành trình ngắn.

Ví dụ:

Chi tiết → xy lanh đẩy 5 mm → chi tiết được định vị → xy lanh trở về.

Một chuyển động chỉ vài milimet nhưng nếu được thiết kế chính xác có thể đóng vai trò quan trọng trong cả chu trình máy.

7. Vì sao nên lựa chọn ACPB16-5 cho cơ cấu hành trình ngắn?

Có một nguyên tắc quan trọng khi thiết kế hệ thống khí nén:

Không nên chỉ chọn xy lanh theo kích thước, mà cần chọn theo đúng chuyển động mà máy thực sự cần.

Nếu cơ cấu chỉ cần 5 mm nhưng sử dụng xy lanh có hành trình quá dài, thiết kế có thể trở nên cồng kềnh và khó tối ưu.

Với ACP B16-5, cấu hình hành trình 5 mm giúp tập trung vào những ứng dụng cần chuyển động ngắn và gọn.

Những ưu điểm đáng chú ý gồm:

Thiết kế nhỏ gọn

Phù hợp với các vị trí lắp đặt hạn chế về không gian.

Hành trình ngắn

Đáp ứng các thao tác cần khoảng dịch chuyển 5 mm.

Dễ kết hợp với hệ thống khí nén

Có thể kết hợp với van, ống khí, đầu nối và các thiết bị điều khiển phù hợp.

Phù hợp với tự động hóa

Có thể sử dụng như một cơ cấu chấp hành trong các thiết bị tự động.

Dễ thay thế khi bảo trì

Khi đã xác định đúng mã và kích thước, việc thay thế xy lanh sẽ thuận tiện hơn trong quá trình bảo dưỡng máy.

8. Những điều cần kiểm tra trước khi đặt mua

Đây là phần rất quan trọng đối với khách hàng mua linh kiện kỹ thuật.

Không nên chỉ gửi tên “xy lanh Ø16” khi đặt hàng, bởi cùng đường kính vẫn có thể tồn tại nhiều hành trình và cấu hình khác nhau.

Trước khi mua ACPB16-5, nên kiểm tra:

1. Đúng mã sản phẩm

ACP B16-5

2. Đúng đường kính

Ø16 mm

3. Đúng hành trình

5 mm

4. Kiểu lắp đặt

Cần đối chiếu với xy lanh đang sử dụng trên máy.

5. Kích thước ren

Kiểm tra ren ty và các cổng kết nối khí trước khi lắp.

6. Áp suất làm việc

Cần đối chiếu thông số kỹ thuật thực tế của model và yêu cầu của hệ thống.

7. Điều kiện làm việc

Nếu máy hoạt động liên tục, có bụi, dầu hoặc môi trường đặc biệt, cần lựa chọn cấu hình phù hợp.

9. Hướng dẫn lựa chọn ACP B16-5 đúng nhu cầu

Khách hàng có thể kiểm tra theo 4 câu hỏi đơn giản:

Câu hỏi 1: Máy cần hành trình bao nhiêu?

→ Nếu cần 5 mm, ACP B16-5 là model cần xem xét.

Câu hỏi 2: Máy có đủ không gian để lắp xy lanh không?

→ Kiểm tra kích thước thực tế của vị trí lắp.

Câu hỏi 3: Lực tác động có đáp ứng yêu cầu không?

→ Cần tính toán dựa trên áp suất và tải thực tế.

Câu hỏi 4: Ren và kiểu lắp có tương thích không?

→ Đối chiếu với xy lanh cũ hoặc bản vẽ kỹ thuật.

Cách kiểm tra này giúp hạn chế tình trạng mua đúng đường kính nhưng sai hành trình hoặc sai kiểu lắp.

10. Lưu ý khi sử dụng

Để xy lanh hoạt động ổn định, chất lượng khí nén là yếu tố cần quan tâm.

Hệ thống nên được trang bị các thiết bị xử lý khí phù hợp để hạn chế nước và tạp chất đi vào xy lanh.

Trong quá trình sử dụng, cần kiểm tra định kỳ:

Đường ống khí.
Đầu nối.
Van điều khiển.
Tình trạng rò khí.
Ty piston.
Các vị trí cố định.
Khả năng chuyển động của piston.

Đặc biệt, không nên để ty piston chịu tải ngang hoặc tải lệch tâm không phù hợp với thiết kế. Đây là nguyên nhân có thể làm giảm độ ổn định và tuổi thọ của cơ cấu.

11. Bảng thông số sản phẩm

Hạng mục	Thông tin
Sản phẩm	XY LANH ACP B16-5
Mã model	ACP B16-5
Series	ACP
Đường kính piston	Ø16 mm
Hành trình	5 mm
Môi chất	Khí nén
Kiểu kết nối	Theo cấu hình sản phẩm
Ty piston	Ren ngoài
Nhóm ứng dụng	Cơ cấu chấp hành khí nén
Ứng dụng	Đẩy, ép, kẹp, chặn, định vị
Lĩnh vực	Máy may công nghiệp & tự động hóa

12. ACP B16-5 – lựa chọn nhỏ nhưng đóng vai trò quan trọng

Trong một hệ thống máy tự động, không phải lúc nào cũng cần những thiết bị có kích thước lớn.

Một xy lanh chỉ có hành trình 5 mm vẫn có thể đảm nhiệm một thao tác rất quan trọng: đẩy một chi tiết, giữ một vị trí, tạo lực ép hoặc điều khiển một cơ cấu nhỏ.

Đó chính là vai trò của những sản phẩm như ACP B16-5.

Với cấu hình Ø16 mm – hành trình 5 mm, sản phẩm hướng đến nhóm cơ cấu cần sự cân bằng giữa kích thước, chuyển động và khả năng tích hợp.

Đối với các doanh nghiệp hoạt động trong lĩnh vực may công nghiệp, chế tạo máy, tự động hóa và sửa chữa thiết bị, việc lựa chọn đúng loại xy lanh không chỉ giúp máy hoạt động ổn định mà còn hỗ trợ quá trình bảo trì và thay thế linh kiện nhanh chóng hơn.

13. Vì sao nên mua ACP B16-5 tại WIN ĐẠT VINA?

Đối với linh kiện khí nén, đúng mã quan trọng không kém giá bán.

WIN ĐẠT VINA tập trung vào lĩnh vực máy may công nghiệp, linh kiện máy may và thiết bị hỗ trợ sản xuất, vì vậy khách hàng có thể cung cấp:

Mã xy lanh đang sử dụng.
Hình ảnh linh kiện.
Kích thước thực tế.
Hình ảnh vị trí lắp trên máy.
Model máy đang sử dụng.

Từ những thông tin này, bộ phận kỹ thuật có thể hỗ trợ khách hàng đối chiếu model và lựa chọn sản phẩm phù hợp với nhu cầu thực tế.

14. Câu hỏi thường gặp về XY LANH ACP B16-5

ACP B16-5 có đường kính bao nhiêu?

ACP B16-5 có đường kính piston Ø16 mm.

ACP B16-5 hành trình bao nhiêu?

Model ACP B16-5 có hành trình 5 mm.

ACP B16-5 dùng để làm gì?

Sản phẩm được sử dụng làm cơ cấu chấp hành khí nén cho các thao tác như đẩy, ép, chặn, kẹp và định vị.

ACP B16-5 có dùng được cho máy may không?

Có thể được sử dụng trong các cơ cấu khí nén của máy may và thiết bị phụ trợ ngành may nếu kích thước, lực, hành trình và kiểu lắp phù hợp với thiết kế máy.

Khi mua cần cung cấp thông tin gì?

Khách hàng nên cung cấp mã ACP B16-5, hình ảnh sản phẩm cũ hoặc kích thước vị trí lắp để thuận tiện cho việc đối chiếu.

KẾT LUẬN

XY LANH ACP B16-5 là sản phẩm khí nén có cấu hình Ø16 mm – hành trình 5 mm, hướng đến các cơ cấu cần chuyển động tuyến tính ngắn và thiết kế gọn.

Thay vì chỉ xem đây là một linh kiện thay thế, có thể xem ACP B16-5 như một cơ cấu chấp hành nhỏ trong hệ thống tự động hóa, đảm nhiệm những thao tác cụ thể như đẩy, ép, chặn, kẹp hoặc định vị.

Khi lựa chọn sản phẩm, khách hàng nên ưu tiên kiểm tra đúng mã – đúng đường kính – đúng hành trình – đúng kiểu lắp – đúng yêu cầu lực. Đây là cách đơn giản nhất để hạn chế sai sót khi thay thế linh kiện hoặc thiết kế cơ cấu mới.

WIN ĐẠT VINA – Máy may công nghiệp & linh kiện liên quan
Tư vấn đúng sản phẩm – Đối chiếu đúng mã – Hỗ trợ đúng nhu cầu sử dụng.
