XY LANH CJ2D10-15T – GIẢI PHÁP KHÍ NÉN NHỎ GỌN CHO CƠ CẤU MÁY MAY VÀ TỰ ĐỘNG HÓA

Trong một hệ thống máy công nghiệp, không phải mọi chuyển động đều cần đến một cơ cấu truyền động lớn. Có những thao tác chỉ cần đẩy, kéo, gạt hoặc định vị một khoảng rất ngắn, nhưng lại yêu cầu cơ cấu phải hoạt động ổn định, chính xác và chiếm ít không gian.

Đó chính là nhóm ứng dụng mà XY LANH CJ2D10-15T hướng đến.

Với thiết kế dạng thân tròn nhỏ gọn, đường kính Ø10 mm và hành trình 15 mm, CJ2D10-15T phù hợp cho những cơ cấu cần chuyển động tuyến tính ngắn trong máy may công nghiệp, máy tự động, thiết bị lắp ráp, máy đóng gói và nhiều hệ thống cơ khí sử dụng khí nén.

Điểm đáng chú ý của sản phẩm không nằm ở kích thước lớn hay khả năng tạo lực cực cao, mà ở khả năng đưa một cơ cấu chấp hành khí nén vào những vị trí có không gian lắp đặt hạn chế.

---

1. XY LANH CJ2D10-15T LÀ GÌ?

CJ2D10-15T là một mẫu xy lanh khí nén thuộc nhóm xy lanh kích thước nhỏ, sử dụng áp suất khí nén để tạo ra chuyển động tuyến tính của ty piston.

Hiểu một cách đơn giản, khi khí nén được đưa vào xy lanh, áp suất tác động lên piston bên trong thân xy lanh và tạo ra lực làm piston dịch chuyển. Chuyển động này được truyền ra ngoài thông qua ty piston, từ đó tác động lên cơ cấu máy.

Với mã CJ2D10-15T, hai thông số dễ nhận biết nhất là:

• Ø10 mm: đường kính xy lanh.
• 15 mm: hành trình làm việc của piston.

Đây là cấu hình phù hợp với các cơ cấu không yêu cầu hành trình dài nhưng cần một bộ chấp hành có kích thước gọn.

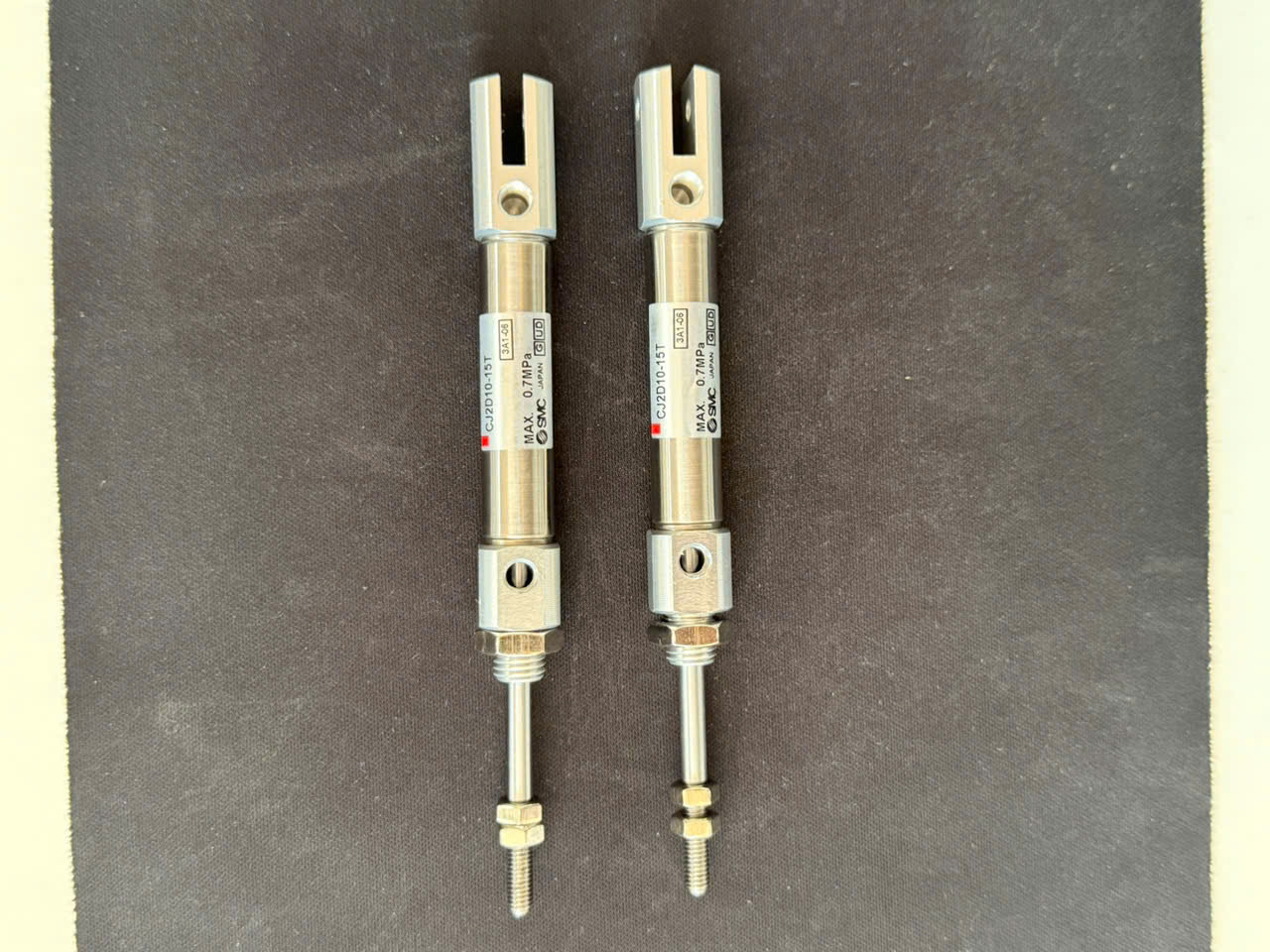

Dựa trên hình ảnh sản phẩm, CJ2D10-15T có thân kim loại dạng trụ, ty piston phía dưới và phần liên kết dạng càng ở đầu thân. Cấu trúc này cho phép sản phẩm được tích hợp vào những cơ cấu máy có chuyển động dạng liên kết hoặc tay gạt.

---

2. TẠI SAO NHỮNG XY LANH NHỎ NHƯ CJ2D10-15T LẠI QUAN TRỌNG?

Trong thiết kế máy, kích thước nhỏ không đồng nghĩa với vai trò nhỏ.

Một cơ cấu máy có thể gồm hàng chục hoặc hàng trăm linh kiện khác nhau. Trong đó, xy lanh có nhiệm vụ tạo chuyển động cho các bộ phận phụ trợ như:

• Gạt sản phẩm.
• Đẩy chi tiết.
• Kẹp hoặc giữ chi tiết.
• Định vị.
• Điều khiển tay đòn.
• Thay đổi vị trí cơ cấu.
• Thực hiện các thao tác tự động theo chu kỳ.

Nếu sử dụng một xy lanh quá lớn cho một chuyển động nhỏ, thiết kế máy có thể trở nên cồng kềnh. Không gian lắp đặt bị chiếm nhiều hơn, đường ống khí khó bố trí và việc bảo trì cũng trở nên phức tạp.

Ngược lại, một xy lanh có kích thước phù hợp như CJ2D10-15T có thể giúp kỹ thuật viên tối ưu hóa không gian và bố trí cơ cấu hợp lý hơn.

Đặc biệt trong máy may công nghiệp và thiết bị ngành may, nơi nhiều bộ phận cơ khí được bố trí sát nhau, khả năng tiết kiệm không gian là một ưu điểm đáng quan tâm.

---

3. THÔNG SỐ KỸ THUẬT CỦA XY LANH CJ2D10-15T

Lưu ý: Các thông số về ren, kích thước lắp đặt, kiểu tác động và các tùy chọn đi kèm cần được đối chiếu theo đúng mã đầy đủ trên sản phẩm hoặc bản vẽ kỹ thuật trước khi thay thế.

---

4. GIẢI THÍCH Ý NGHĨA MÃ CJ2D10-15T

Việc hiểu mã sản phẩm giúp khách hàng dễ dàng xác định đúng linh kiện khi cần mua mới hoặc thay thế.

CJ2 – Dòng xy lanh

CJ2 là ký hiệu của dòng sản phẩm.

Đây là nhóm xy lanh khí nén nhỏ, hướng đến các ứng dụng cần thiết kế gọn và tích hợp trong máy móc tự động.

D – Cấu hình sản phẩm

Ký hiệu D nằm trong cấu trúc mã sản phẩm và liên quan đến cấu hình của xy lanh. Với hình ảnh thực tế, sản phẩm có phần liên kết dạng càng ở đầu thân, phù hợp với kiểu kết nối cơ khí dạng clevis.

10 – Đường kính Ø10 mm

Số 10 thể hiện đường kính danh nghĩa của xy lanh là:

10 mm.

Đây là thông số ảnh hưởng trực tiếp đến diện tích piston và khả năng tạo lực của xy lanh.

15 – Hành trình 15 mm

Số 15 thể hiện:

Hành trình piston 15 mm.

Nói cách khác, ty piston được thiết kế để thực hiện chuyển động trong phạm vi hành trình danh nghĩa 15 mm.

T – Hậu tố cấu hình

Chữ T là một phần của mã cấu hình. Khi đặt hàng hoặc thay thế, không nên chỉ dựa vào phần “CJ2D10-15” mà cần đối chiếu đầy đủ mã sản phẩm để tránh nhầm lẫn giữa các biến thể.

---

5. THIẾT KẾ CỦA CJ2D10-15T – NHỎ GỌN NHƯNG ĐƯỢC TÍNH TOÁN CHO CƠ CẤU MÁY

Quan sát sản phẩm có thể thấy cấu tạo được tập trung quanh một thân xy lanh dạng trụ.

Các bộ phận chính gồm:

Thân xy lanh

Là phần chứa piston và tạo thành khoang làm việc của xy lanh.

Piston

Piston nằm bên trong thân và nhận tác động từ áp suất khí nén.

Ty piston

Ty piston truyền chuyển động từ piston ra bên ngoài để tác động lên cơ cấu máy.

Đầu liên kết

Phần đầu được thiết kế dạng càng, giúp liên kết với chốt hoặc cơ cấu trung gian.

Cụm điều chỉnh và cố định

Các chi tiết ren và đai ốc giúp cố định vị trí, kết nối sản phẩm với cơ cấu máy.

Chính sự kết hợp giữa thân trụ nhỏ + ty piston + đầu liên kết giúp sản phẩm phù hợp với những hệ thống mà không gian lắp đặt là một trong những yếu tố cần được ưu tiên.

---

6. HÀNH TRÌNH 15 MM – PHÙ HỢP VỚI NHỮNG CHUYỂN ĐỘNG NGẮN

Không phải cơ cấu máy nào cũng cần xy lanh hành trình dài.

Trong nhiều thiết bị tự động, một chuyển động chỉ cần vài milimet đến vài chục milimet là đủ để hoàn thành thao tác.

Với hành trình 15 mm, CJ2D10-15T có thể được xem xét cho các cơ cấu như:

• Gạt chi tiết.
• Đẩy vật liệu.
• Kéo tay đòn.
• Định vị sản phẩm.
• Kẹp giữ.
• Tác động công tắc cơ khí.
• Điều khiển cơ cấu phụ.
• Thay đổi vị trí của một bộ phận trong máy.

Việc lựa chọn hành trình phù hợp giúp hạn chế tình trạng xy lanh chạy quá xa hoặc không đủ hành trình, từ đó góp phần làm cho thiết kế cơ khí chính xác và ổn định hơn.

---

7. NGUYÊN LÝ HOẠT ĐỘNG CỦA XY LANH CJ2D10-15T

Nguyên lý hoạt động của xy lanh khí nén tương đối đơn giản.

Khí nén từ hệ thống được đưa vào khoang của xy lanh thông qua cổng cấp khí. Áp suất khí tác động lên piston và tạo ra lực chuyển động.

Piston di chuyển kéo theo ty piston.

Ty piston tiếp tục truyền lực đến cơ cấu bên ngoài, từ đó tạo ra thao tác mà máy yêu cầu.

Có thể hình dung chuỗi hoạt động như sau:

Máy nén khí → xử lý khí → van điều khiển → xy lanh → ty piston → cơ cấu máy.

Nhờ nguyên lý này, xy lanh có thể thực hiện chuyển động lặp lại theo chu kỳ của máy.

Trong một dây chuyền tự động, khi van điều khiển nhận tín hiệu, khí nén được cấp vào xy lanh và thực hiện thao tác. Khi tín hiệu thay đổi, xy lanh trở về trạng thái tương ứng theo cấu hình của sản phẩm.

---

8. ỨNG DỤNG CJ2D10-15T TRONG MÁY MAY CÔNG NGHIỆP

Đây là một trong những nhóm ứng dụng đáng chú ý của sản phẩm.

Trong máy may công nghiệp hiện đại, đặc biệt là máy có tích hợp tự động hóa, nhiều cơ cấu phụ trợ cần chuyển động bằng khí nén.

CJ2D10-15T có thể được xem xét cho những cơ cấu có yêu cầu:

kích thước nhỏ + hành trình ngắn + chuyển động lặp lại.

Một số ứng dụng có thể gặp gồm:

Cơ cấu gạt

Điều khiển một tay gạt hoặc bộ phận chuyển hướng.

Cơ cấu đẩy

Đẩy một chi tiết đến vị trí được thiết lập trong máy.

Cơ cấu giữ

Tạo lực tác động để giữ chi tiết trong quá trình máy thực hiện công đoạn.

Cơ cấu định vị

Đưa một bộ phận đến vị trí xác định trước khi thực hiện thao tác tiếp theo.

Cơ cấu tự động phụ trợ

Kết hợp với van điện từ và hệ thống điều khiển để thực hiện các thao tác theo chu trình.

Lưu ý: Việc sử dụng cụ thể phụ thuộc vào thiết kế của từng loại máy. Không nên mặc định mọi máy may đều có thể thay thế trực tiếp bằng cùng một mã xy lanh.

---

9. ỨNG DỤNG TRONG HỆ THỐNG TỰ ĐỘNG HÓA

Ngoài ngành may mặc, CJ2D10-15T còn có thể được ứng dụng trong các thiết bị cần chuyển động tuyến tính ngắn.

Máy đóng gói

Điều khiển cơ cấu đẩy hoặc gạt sản phẩm.

Máy lắp ráp

Tác động vào một chi tiết trong quá trình lắp ráp.

Máy phân loại

Điều khiển cơ cấu chuyển hướng sản phẩm.

Máy kiểm tra

Giữ hoặc định vị sản phẩm trong quá trình kiểm tra.

Thiết bị cấp liệu

Điều khiển một bộ phận đóng/mở hoặc đẩy vật liệu.

Điểm chung của các ứng dụng này là không gian lắp đặt thường bị giới hạn và chuyển động không cần hành trình quá dài.

---

10. ƯU ĐIỂM NỔI BẬT CỦA CJ2D10-15T

Kích thước nhỏ gọn

Đường kính Ø10 mm giúp sản phẩm phù hợp với những cơ cấu có không gian hạn chế.

Hành trình 15 mm

Đáp ứng nhiều thao tác chuyển động ngắn trong thiết bị tự động.

Dễ tích hợp

Cấu trúc dạng thân tròn và đầu liên kết thuận tiện khi thiết kế cùng các cơ cấu cơ khí.

Hoạt động bằng khí nén

Có thể kết nối với hệ thống khí nén sẵn có của máy.

Phù hợp cơ cấu lặp lại

Xy lanh khí nén là lựa chọn phổ biến cho các thao tác được lặp lại theo chu kỳ.

Thuận tiện thay thế

Kiểu dáng nhỏ và cấu tạo tiêu chuẩn giúp kỹ thuật viên dễ dàng kiểm tra và đối chiếu khi cần thay thế.

---

11. NHỮNG ĐIỂM CẦN KIỂM TRA TRƯỚC KHI MUA

Đây là phần đặc biệt quan trọng đối với khách hàng mua linh kiện thay thế cho máy may công nghiệp.

Không nên chỉ hỏi:

“Có xy lanh Ø10 hành trình 15 mm không?”

Bởi hai sản phẩm cùng Ø10 và hành trình 15 mm vẫn có thể khác nhau về kiểu lắp hoặc cấu hình.

Trước khi đặt hàng, nên kiểm tra:

1. Đúng đường kính

Ø10 mm.

2. Đúng hành trình

15 mm.

3. Đúng mã sản phẩm

Kiểm tra đầy đủ toàn bộ ký hiệu trên tem.

4. Đúng kiểu đầu lắp

Đối chiếu phần càng, chốt và vị trí liên kết.

5. Đúng kích thước tổng thể

Đảm bảo không bị vướng các bộ phận khác của máy.

6. Đúng đầu ty

Kiểm tra ren, chiều dài và kiểu liên kết.

7. Đúng áp suất làm việc

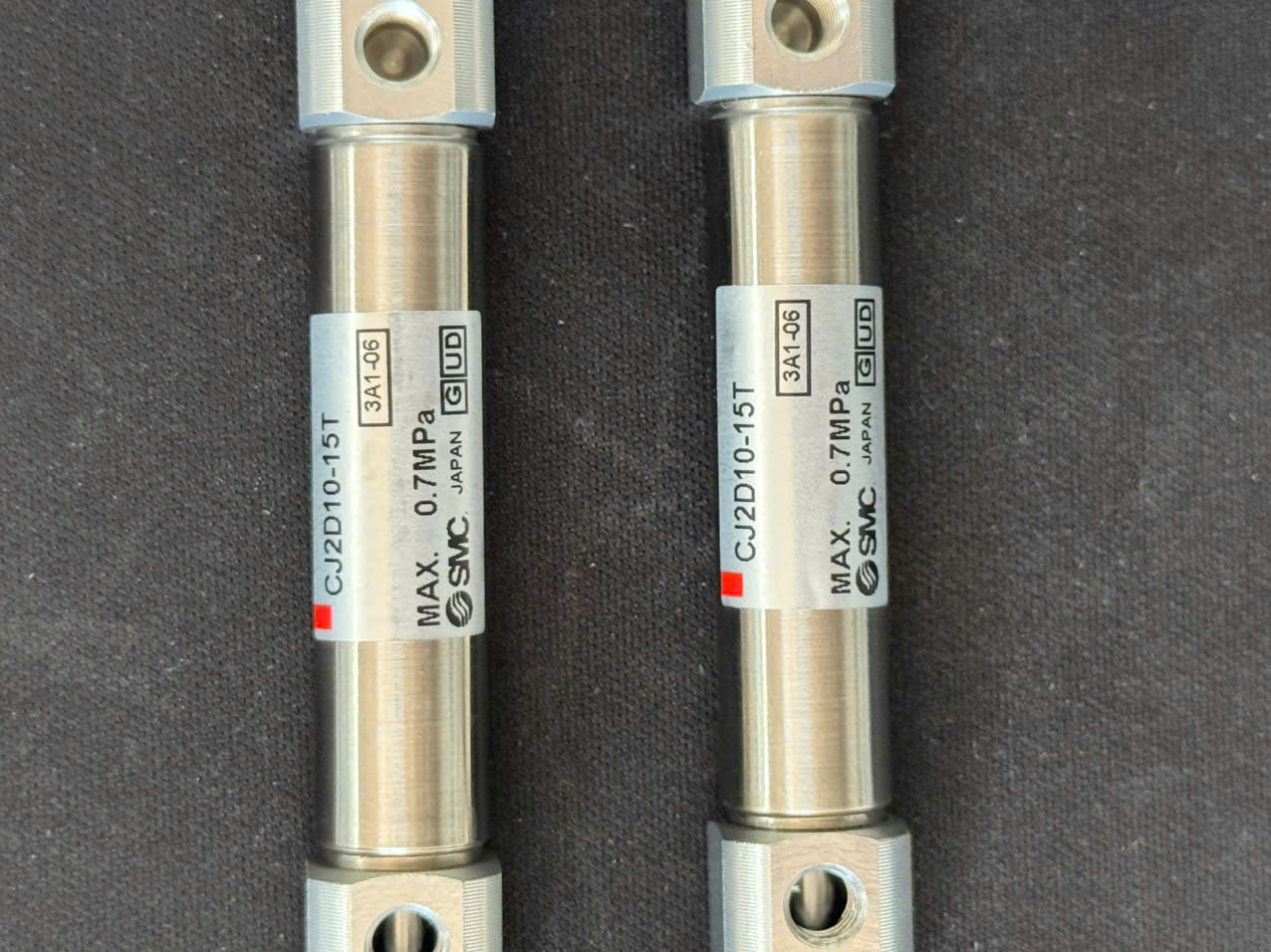

Theo hình ảnh sản phẩm, nhãn thể hiện mức MAX. 0.7 MPa.

8. Đúng yêu cầu của máy

Không nên thay thế chỉ dựa trên hình dáng bên ngoài.

---

12. LẮP ĐẶT CJ2D10-15T CẦN LƯU Ý ĐIỀU GÌ?

Để xy lanh hoạt động ổn định, vị trí lắp đặt cần được căn chỉnh hợp lý.

Ty piston nên chuyển động đúng hướng thiết kế. Không nên để tải trọng ngang tác động liên tục lên ty nếu cơ cấu không được thiết kế để chịu tải đó.

Ngoài ra, cần kiểm tra:

• Đường ống khí có bị gập hay không.
• Đầu nối có kín hay không.
• Áp suất khí có ổn định không.
• Cơ cấu liên kết có bị lệch không.
• Ty piston có bị cọ sát không.
• Hành trình thực tế có phù hợp không.

Một xy lanh chất lượng tốt nhưng lắp đặt sai vẫn có thể gây ra hiện tượng chạy chậm, rung, rò khí hoặc giảm tuổi thọ.

---

13. BẢO QUẢN VÀ KIỂM TRA ĐỊNH KỲ

Đối với hệ thống khí nén, chất lượng khí đầu vào có ảnh hưởng trực tiếp đến độ ổn định của thiết bị.

Nên duy trì hệ thống khí sạch và hạn chế:

• Bụi.
• Nước.
• Tạp chất.
• Dầu không phù hợp.

Trong quá trình sử dụng, kỹ thuật viên nên kiểm tra định kỳ tình trạng:

Ty piston → đầu nối → đường ống → van → vị trí lắp → hiện tượng rò khí.

Nếu phát hiện xy lanh hoạt động bất thường, không nên chỉ thay xy lanh ngay lập tức. Cần kiểm tra cả hệ thống khí nén bởi nguyên nhân có thể xuất phát từ van, đường ống hoặc áp suất cấp.

---

14. CJ2D10-15T – LỰA CHỌN NHỎ CHO NHỮNG CƠ CẤU CẦN SỰ CHÍNH XÁC

Trong tự động hóa, hiệu quả của một thiết bị không chỉ được đánh giá bằng kích thước hoặc lực tác động.

Một sản phẩm tốt phải phù hợp với đúng vị trí, đúng hành trình và đúng nhiệm vụ.

Đó cũng chính là giá trị của một mẫu xy lanh nhỏ như CJ2D10-15T.

Với Ø10 mm và hành trình 15 mm, sản phẩm không hướng đến những cơ cấu tải trọng lớn mà phù hợp hơn với những thao tác ngắn, lặp lại và cần tiết kiệm không gian.

Đặc biệt đối với các doanh nghiệp sử dụng máy may công nghiệp, máy tự động hoặc thiết bị chuyên dụng, việc lựa chọn đúng xy lanh giúp:

• Tối ưu hóa cơ cấu máy.
• Hạn chế thời gian dừng máy.
• Thuận tiện bảo trì.
• Dễ dàng thay thế linh kiện.
• Duy trì hoạt động ổn định của hệ thống.

---

15. KẾT LUẬN – CJ2D10-15T PHÙ HỢP CHO NHỮNG HỆ THỐNG CẦN GỌN, NHANH VÀ LINH HOẠT

XY LANH CJ2D10-15T là dòng xy lanh khí nén kích thước nhỏ, nổi bật với cấu hình đường kính Ø10 mm – hành trình 15 mm, phù hợp với nhiều cơ cấu chuyển động ngắn trong máy móc công nghiệp.

Sản phẩm đặc biệt đáng chú ý khi được sử dụng trong những thiết kế mà không gian lắp đặt hạn chế nhưng vẫn cần một cơ cấu chấp hành khí nén riêng biệt.

Từ máy may công nghiệp, máy tự động hóa đến thiết bị đóng gói, lắp ráp và cơ cấu định vị, CJ2D10-15T có thể trở thành một mắt xích quan trọng trong hệ thống khi được lựa chọn đúng thông số.

THÔNG TIN NHANH SẢN PHẨM

Tên sản phẩm: XY LANH CJ2D10-15T
Đường kính: Ø10 mm
Hành trình: 15 mm
Loại: Xy lanh khí nén thân tròn
Kiểu ty: Ty piston đơn
Áp suất tối đa trên nhãn sản phẩm: 0,7 MPa
Kiểu liên kết: Dạng càng/clevis theo cấu hình
Ứng dụng: Máy may công nghiệp, máy tự động, cơ cấu gạt, đẩy, kẹp, định vị và các thiết bị sử dụng khí nén.
